Thermatel® TD1 / TD2 Sygnalizatory termodyspersyjne

Magnetrol

Magnetrol

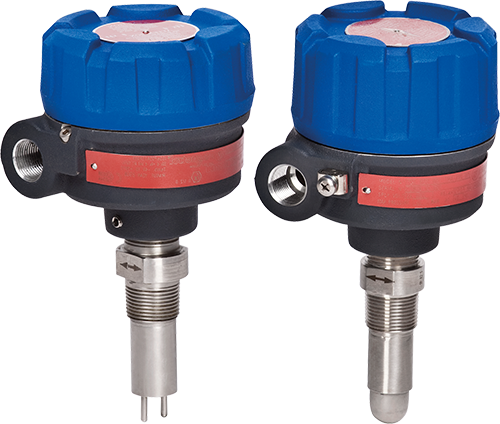

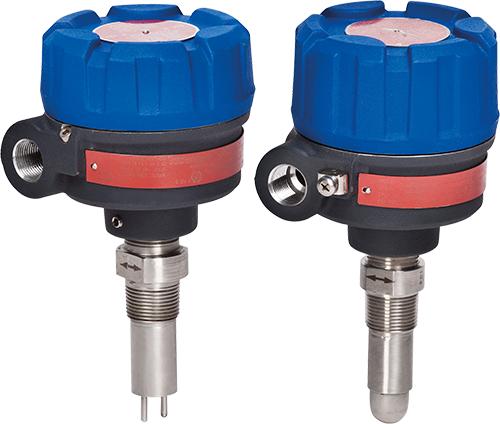

Termodyspersyjny sygnalizator poziomu lub przepływu Thermatel TD1/TD2 Magnetrol

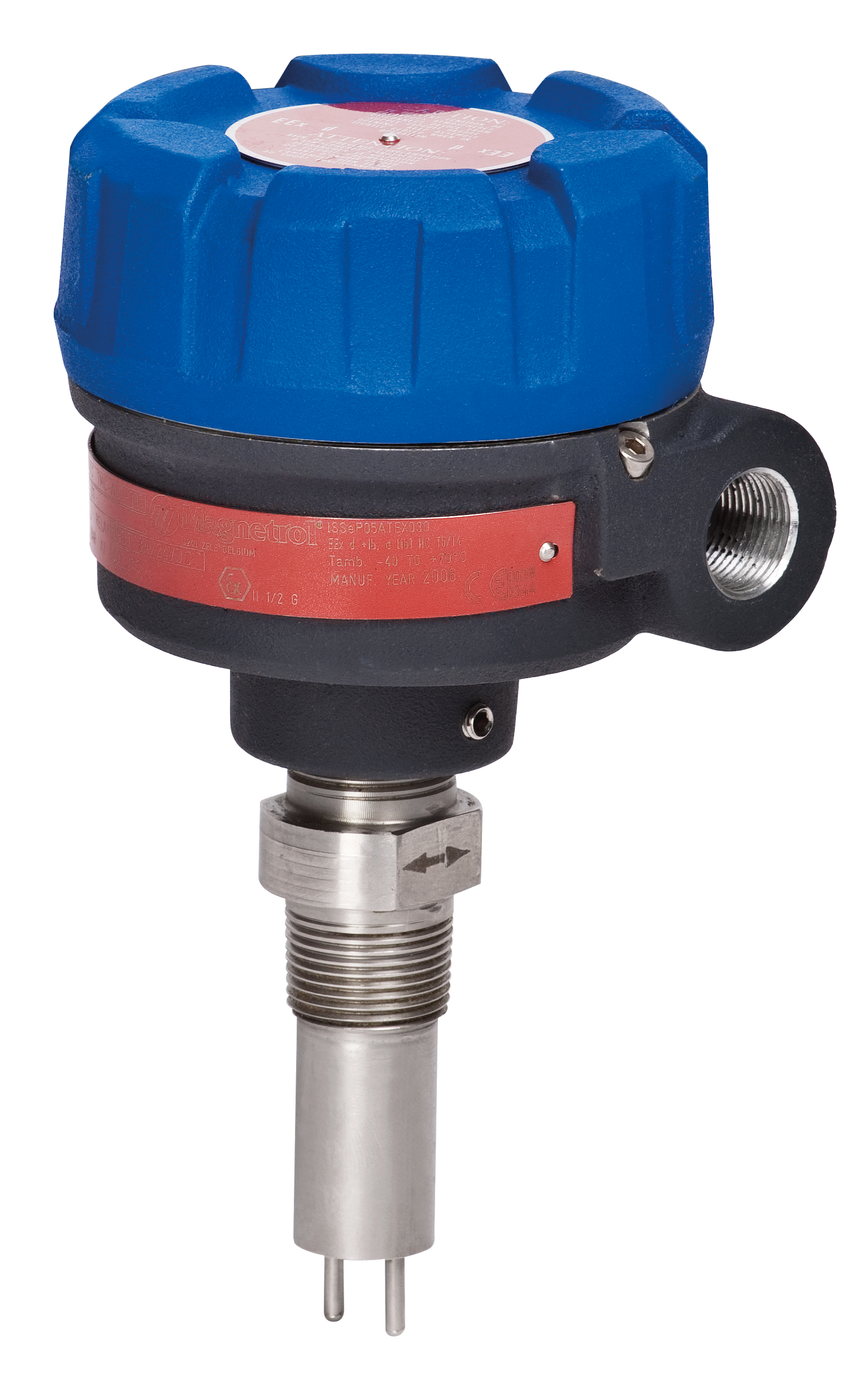

  • Thermatel® TD1/TD2 z czujnikiem widełkowym

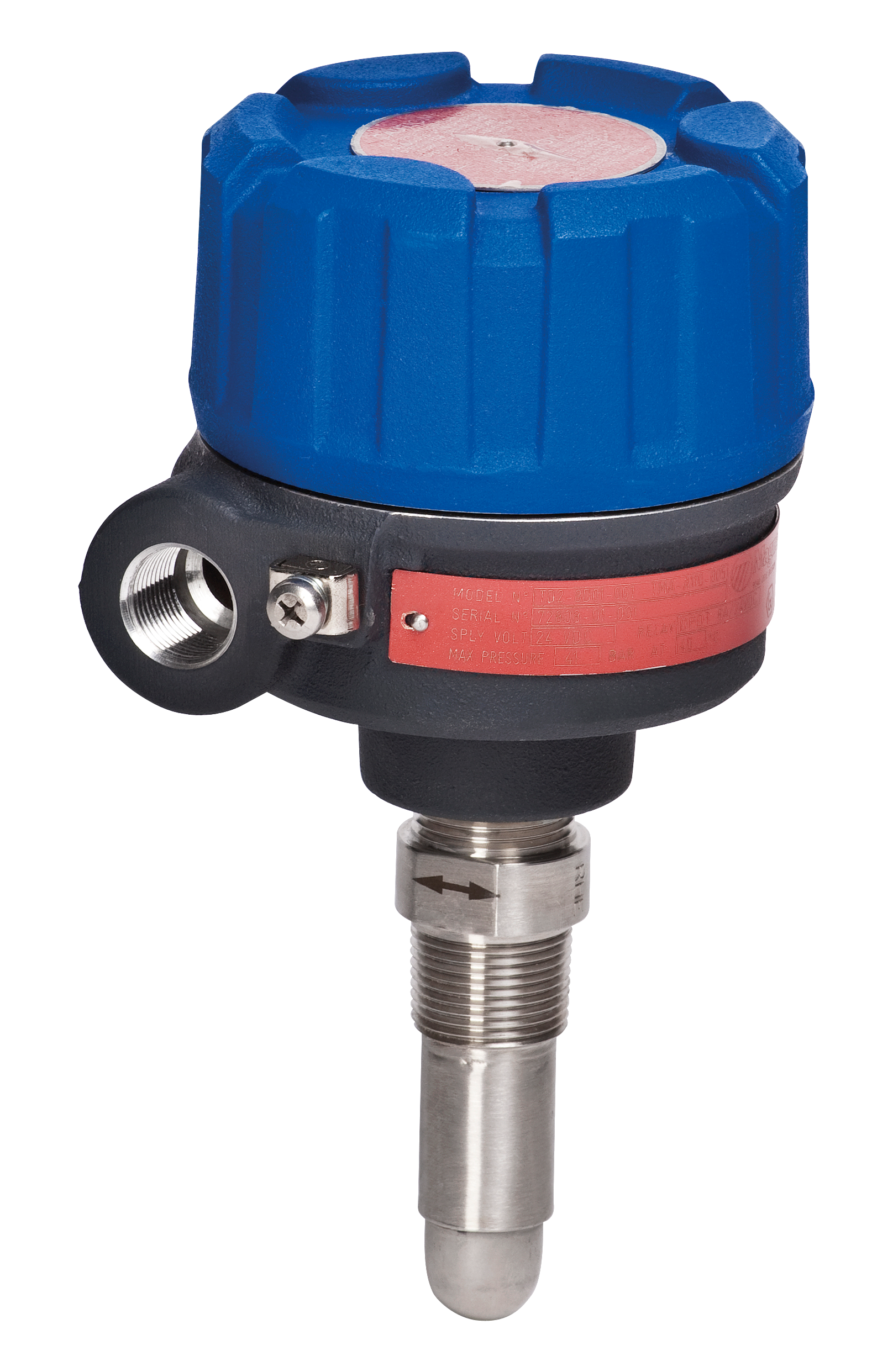

  • Thermatel® TD1/TD2 z czujnikiem sferycznym

Sygnalizatory termodyspersyjne Thermatel® to zaawansowane urządzenia przeznaczone do precyzyjnego monitorowania poziomu cieczy oraz przepływu mediów w różnorodnych aplikacjach przemysłowych. Urządzenia te wykorzystują technologię termodyspersyjną, która pozwala na dokładny pomiar zarówno poziomu, jak i przepływu mediów takich jak ciecz, gaz czy zawiesiny. Sygnalizatory poziomu termodyspersyjne Thermatel® występują w dwóch wersjach.

Sygnalizator poziomu lub przepływu Thermatel® TD1 z wyjściem przekaźnikowym DPDT bez możliwości regulacji czasu przełączenia styku, wyróżnia się prostotą obsługi i niezawodnym działaniem w standardowych warunkach przemysłowych. Czujnik poziomu cieczy termodyspersyjny to idealne rozwiązanie w miejscach, gdzie liczy się szybka i efektywna detekcja przepływu bez potrzeby rozbudowanych funkcji konfiguracyjnych.

Zatwierdzenia i certyfikaty

  • PED PED
  • CE CE
  • ATEX Ex d ATEX Ex d
  • ATEX Ex i ATEX Ex i
  • EAC EAC
  • FM FM
  • IECEx IECEx
  • KOSHA KOSHA
  • INMETRO INMETRO
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania
  • Sygnalizator poziomu lub przepływu Thermatel® TD2 z wyjściem przekaźnikowym DPDT dostępnym również w wykonaniu hermetycznym, z możliwością regulacji czasu przełączenia styku oraz z wyjściem prądowym do monitorowania przepływu i sygnalizacji błędów urządzenia. Sygnalizator poziomu termodyspersyjny TD2 jest idealnym rozwiązaniem do pracy w wymagających warunkach środowiskowych.

    Niezawodny termodyspersyjny sygnalizator poziomu

    W działaniu wykorzystuje technologię dyspersji termicznej. Czujnik zbudowany jest z dwóch trzpieni wyposażonych w czujniki RTD. Jeden z nich jest ogrzewany przez wbudowaną grzałkę tak, aby utrzymać między nimi stałą różnicę temperatur. Obecność poziomu cieczy, lub narastający przepływ powodują rozproszenie temperatury i wzrost mocy grzałki. Zmiana ta aktywuje wyjście stykowe sygnalizatora.

    Zastosowanie

    Thermatel® TD1/TD2 to termodyspersyjny sygnalizator poziomu, który może służyć także jako sygnalizator przepływu. Są stosowane do ochrony pomp przed suchobiegiem, detekcji przepływu cieczy/gazu, kontroli minimalnego przepływu cieczy/gazu, detekcji wycieku/nieszczelności czy też sygnalizacji niskiego/wysokiego poziomu cieczy lub rozdziału faz.

    Cechy

    • głębokość wpustowa czujnika: do 3,3 m
    • temperatura medium: -70 do 450 °C
    • ciśnienie maksymalne: 413 bar
    • nieliniowy analogowy sygnał wyjściowy do trendowania przepływu i diagnostyki
    • łatwa kalibracja na obiekcie
    • doskonała czułość przy małych przepływach
    • automatyczna kompensacja temperatury dla powtarzalnej sygnalizacji przy zmiennych warunkach procesu
    • ciągła diagnostyka czujnika
    • możliwość wykonania czujnika demontowalnego "na ruchu" instalacji
    • sygnalizacja stanu urządzenia za pomocą diod LED
    • integralna lub zdalna obudowa elektroniki
    • czujnik sferyczny dedykowany do cieczy lub mediów oblepiających

    • Zmienna poziom, rozdział faz, przepływ
    • Sygnał wyjściowy styk VDC, styk VAC
    • Powtarzalność 1%
    • ATEX Ex i, Ex d
    • Przyłącze procesowe męskie G1, męskie 1/2 NPT, męskie 3/4 NPT, męskie 1 NPT, żeńskie 1/4 NPT, żeńskie 1/2 NPT, inne
    • Materiały czujnika / zwilżane stal kwasoodporna 316/316L, Hastelloy, Monel
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5, gwint żeński 3/4 NPT
    • Wykonanie obudowy aluminium, stal kwasoodporna
    • Stopień ochrony obudowy IP66
  • `
    1. Magnetrol Thermatel TD1-TD2 Karta katalogowa

      2MB | ENG

    2. Magnetrol Thermatel TD1-TD2 Instrukcja

      2.2MB | ENG

    3. Magnetrol Thermatel TD1-TD2 Certyfikat ATEX Ex d ib

      131kb | ENG

    4. Magnetrol Thermatel TD1-TD2 Certyfikat IECEx Ex d ib

      111kb | ENG

    5. Magnetrol Thermatel TD1-TD2 Raport FMEDA SIL

      317kb | ENG

    6. Magnetrol Katalog skrócony EN

      4.9MB | ENG

Pokrewne produkty

  1. Sygnalizatory poziomu Trimod'Besta

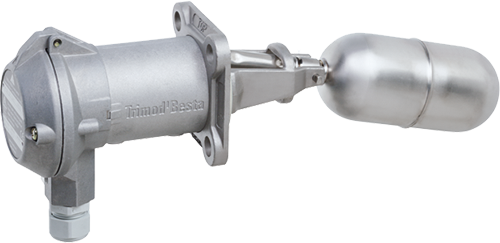

    A 01 041 Sygnalizatory poziomu Trimod'Besta

    Podstawowy model ogólnego przeznaczenia

    zobacz
  2. Ekonomiczne, ultradźwiękowe przetworniki poziomu

    MiniWave Ekonomiczne, ultradźwiękowe przetworniki poziomu

    Kompaktowe przetworniki przeznaczone do pomiaru poziomu cieczy

    zobacz
  3. Sygnalizatory poziomu

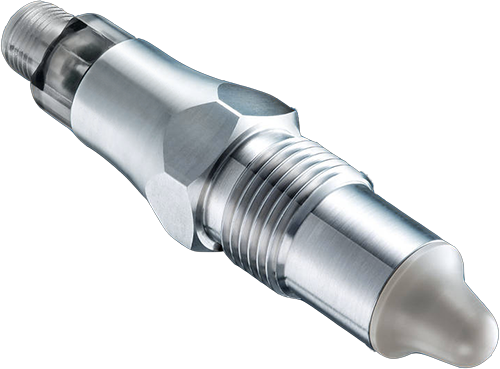

    BLS Sygnalizatory poziomu
