172 Wibracyjne sygnalizatory poziomu

MERCON

MERCON

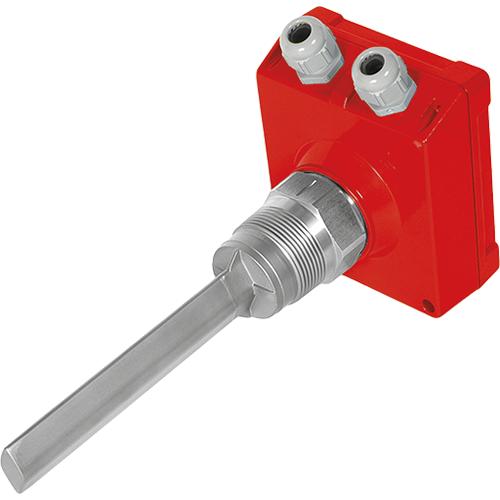

Wibracyjny sygnalizator poziomu materiałów sypkich MERCON 172

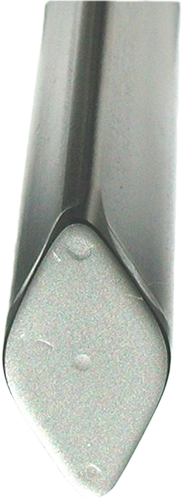

  • MERCON romboidalny czujnik

Uniwersalny, jednoprętowy (kamertonowy) czujnik wibracyjny poziomu materiałów sypkich w zbiornikach i silosach. Jego unikatowa konstrukcja o przekroju rombu umożliwia pomiar szerokiego spektrum mediów - od ciężkich kruszyw, cementu, węgla, popiołów, piasku aż po zboża i inne ziarna, lekkie płatki, proszki, czy granulki.

Zatwierdzenia i certyfikaty

  • CE CE
  • ATEX Ex i ATEX Ex i
  • ATEX Ex tD ATEX Ex tD
  1. Opis produktu
  2. Specyfikacja
  3. Pliki do pobrania

  • Zastosowanie

    Wibracyjny sygnalizator poziomu MERCON został zaprojektowany specjalnie jako czujnik napełnienia i do innych pomiarów poziomu suchych materiałów sypkich w zbiornikach, zsypach lub silosach. Jest stosowany do kontroli poziomu ciężkich kruszyw, cementu, wapna, węgla, popiołu, piasku, zboża, ziarna, płatków, proszków, czy granulatu.

    Budowa

    Pojedynczy czujnik o unikatowym romboidalnym kształcie eliminuje podstawową wadę sygnalizatorów typu kamertonowego - zakleszczanie się materiału pomiędzy widełkami i fałszywe alarmy z tym związane. Dodatkowo, sposób montażu zapewnia albo większą odporność mechaniczną (dłuższa przekątna rombu w płaszczyźnie pionowej), albo większą czułość w  przypadku lekkich mediów o gęstości wynoszącej nawet 20 g/l (krótsza przekątna rombu w płaszczyźnie pionowej). Doskonale zastępuje łopatkowy czujnik poziomu materiałów sypkich.

    Cechy

    • materiał czujnika: stal nierdzewna 304
    • sygnał wyjściowy (binarny): 2x DPDT
    • obciążalność styków:
      AC: maks. 8,0 A @ 250 VAC;
      DC: maks. 8,0 A @ 24 VDC / 1,5A @ 48 VDC
    • sygnalizacja diodą LED
    • temperatura medium: -40°C do 80°C
    • temperatura otoczenia: -40°C do +60°C
    • zasilanie: 20..250 VAC/VDC
    • przyłącze procesowe: gwintowe R1-1/2, opcjonalnie 1-1/2 NPT, kołnierzowe, Tri-Clamp
    • obudowa: epoksydowany odlew aluminiowy, IP66
    • wykonania ATEX

    Inne modele w ofercie

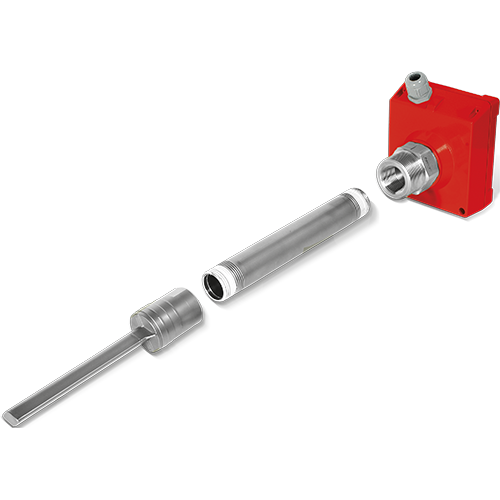

    Modele 215 i 217

    Czujnik poziomu materiałów sypkich montowany na przedłużeniu rurowym. Umożliwia to montaż boczny poprzez króciec umieszczony w zbiorniku lub umieszczenie sygnalizatora wibracyjnego na wymaganej, nie przekraczającej 4 metrów,  głębokości w zbiorniku, przy montażu od góry. W przypadku modelu 215 przedłużenie jest spawane a dla modeli 217 skręcane, co zapewnia większą uniwersalność i elastyczność w dopasowaniu do potrzeb.

    Model 218

    Wersja ta ma zastosowanie w przypadku pomiaru poziomu produktów sypkich o wysokiej temperaturze np. lotnych popiołach. Typowe wykonania zapewniają pracę przy temperaturach sięgających 250°C.

    Model 219

    Sygnalizatory te mają odmienną konstrukcję od pozostałych. Czujnik poziomu nie jest połączony sztywno z obudową, ale poprzez elastyczny kabel. Rozwiązanie takie zapewnia możliwość jego spuszczenia nawet o 20 m wgłąb zbiornika. Pozostałe parametry pozostają takie same jak w modelach 172 i 217.

    Model 220

    Ten model sygnalizatora jest rozwinięciem wersji 219. Poprzez dodanie dodatkowego wzmocnienia w postaci łańcuchowego zawiesia zapewnia dużą odporność na urwanie w przypadku pomiaru poziomu ciężkich mediów.

    Oddalona elektronika

    W nietypowych sytuacjach np. w celu ochrony przed wysoką temperaturą otoczenia lub wibracjami na zbiorniku, możliwe jest wykonanie wersji z obudową elektroniki oddaloną na kablu.

    • Zmienna poziom
    • Sygnał wyjściowy styk VDC, styk VAC
    • ATEX Ex i, Ex tD
    • Przyłącze procesowe męskie R1-1/2
    • Materiały czujnika / zwilżane stal nierdzewna 304
    • Zasilanie zewnętrznie 24 VDC, zewnętrznie 230 VAC
    • Przyłącze elektryczne gwint żeński M20x1,5
    • Wykonanie obudowy aluminium epoksydowane
    • Stopień ochrony obudowy IP66
  • `

    1. MERCON Katalog Materiały sypkie

      1.3MB | POL

    2. MERCON 172-220 Karta katalogowa

      640kb | POL

    3. MERCON 172-220 Instrukcja

      897kb | POL

    4. MERCON 172-220 Deklaracja zgodności WE

      402kb | POL
